Astrodesenhos.
Abrindo o tópico de astrodesenhos com ilustrações clássicas feitas por astrônomos antes da era das astrofotografias, e também como um espaço para os astrodesenhos dos usuários do fórum:
Marte por Abbé Moreux em 1909 com uma luneta equatorial Schaer de 160mm F/D 20:
Astrodesenho de marte por E. L Trouvelot com uma luneta de 660mm:
Marte por Lucien Rudaux com uma luneta Secretan de 160mm F/D 20:
Jupiter por E. L Trouvelot com uma luneta de 660mm:
Jupiter por Abbé Moreux usando uma luneta Schaer de 160mm:
Marte por Abbé Moreux em 1909 com uma luneta equatorial Schaer de 160mm F/D 20:
Astrodesenho de marte por E. L Trouvelot com uma luneta de 660mm:
Marte por Lucien Rudaux com uma luneta Secretan de 160mm F/D 20:
Jupiter por E. L Trouvelot com uma luneta de 660mm:
Jupiter por Abbé Moreux usando uma luneta Schaer de 160mm:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Nossa :0
A ilustração de Marte de E. L Trouvelot parece uma tempestade.
Será que ele pegou isso na época?
A ilustração de Marte de E. L Trouvelot parece uma tempestade.
Será que ele pegou isso na época?
Marcos Poncio- Astronomo Amador
- Mensagens : 363
Data de inscrição : 29/12/2014
Localização : Curitiba
Re: Astrodesenhos.
Olá Marcos, as tempestades na superfície marciana deixam a superfície com a mesma cor alaranjada dos desertos, por que a areia é levantada deles e espalhada por toda a atmosfera do planeta, principalmente durante as oposições periélicas. Esse astrodesenho parece ter sido realizado em alguma data anterior à grande aproximação de marte em 1879. Como era uma oposição periélica em cima vemos a calota polar norte, e a mancha escura à esquerda parece ser a região de Margaritifer Terra e a da direita Terra Meridian. A mancha arredondada entre elas parece ser a região de Aram Chaos. Podemos ver também no desenho alguns dos famosos canais (linhas retas) tão discutidos na época. Devido à alta qualidade dos seus desenhos E. L. Trouvelot (1827-1895), acabou sendo convidado em 1875 a usar por um ano o refrator de 26 polegadas (660mm) do Observatório Naval dos EUA. Ao longo da sua vida de observador ele chegou a produzir cerca de 7.000 astrodesenhos de alta qualidade.Marcos Poncio escreveu:A ilustração de Marte de E. L Trouvelot parece uma tempestade.
Será que ele pegou isso na época?
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
0.o
É que esta muito sugestivo para um 'tornado' ou algo assim.
É que esta muito sugestivo para um 'tornado' ou algo assim.
Marcos Poncio- Astronomo Amador
- Mensagens : 363
Data de inscrição : 29/12/2014
Localização : Curitiba
Re: Astrodesenhos.
É que as áreas escuras são horizontais em relação à superfície de marte, e o tornado tem formato vertical como vemos na nossa atmosfera, talvez um início de um dos "braços" de um furacão poderia adquirir um formato parecido, mas aquelas manchas escuras representam uma parte do solo marciano. Durante uma oposição periélica marte se aproxima a até apenas 56.000.000 km, o que em termos de distâncias astronômicas é quase nada, sendo que nessas ocasiões podemos ver a calota polar com uma pequena luneta, e até uma ou outra mancha com apenas um refrator de 60mm e 100x. O material artístico (Pastel) utilizado por Trouvelot para os seus desenhos certamente era do tipo a óleo, propiciando tons e semitons de forte intensidade na composição visual.Marcos Poncio escreveu:esta muito sugestivo para um 'tornado' ou algo assim.
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.

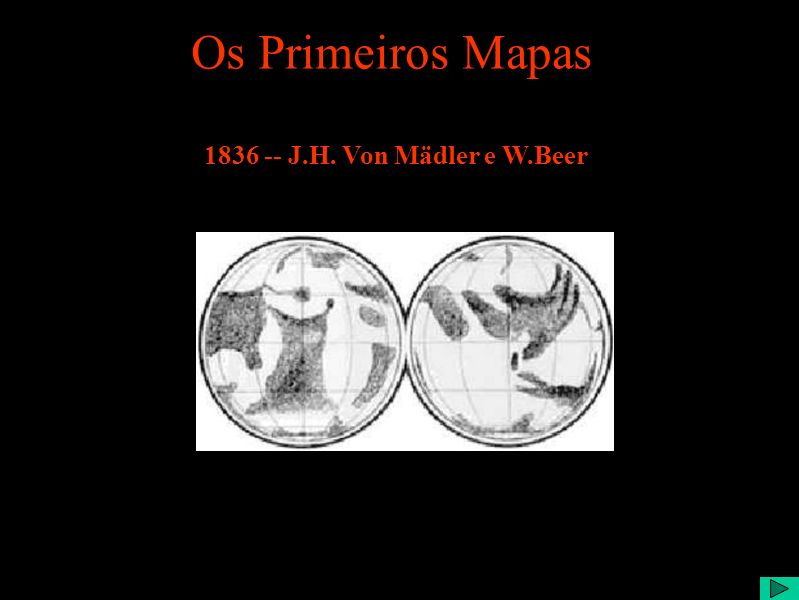

Falando em marte segue abaixo o primeiro mapa desse mundo desenhado em 1836, com base em observações visuais realizadas pelos astrônomos e Selenógrafos alemães Beer e Mädler, utilizando para isso um Franhoufer (refrator acromático) com 95mm de abertura F/D15 e motor de relojoaria para acompanhamento (fizeram também o primeiro mapa da lua):
;
Uma área do primeiro mapa da lua desenhado pelos dois astrônomos utilizando o mesmo instrumento:
;
Uma área do primeiro mapa da lua desenhado pelos dois astrônomos utilizando o mesmo instrumento:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Depois de Beer e Mädler o primeiro astrônomo a fazer um mapa mais pormenorizado de marte foi o italiano Giovanni Schiaparelli (1835-1910), quem pela primeira vez mostrou ao mundo astrodesenhos com os canais marcianos.
Refrator Merz de 220mm usado por Schiaparelli durante as oposições de marte com o qual descobriu os canais:
Marte e os canais de Schiaparelli:
Refrator Merz de 220mm usado por Schiaparelli durante as oposições de marte com o qual descobriu os canais:
Marte e os canais de Schiaparelli:
Bruno
Moderador
Última edição por Bruno em Ter 24 Nov 2015, 19:06, editado 2 vez(es)
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Ainda falando sobre o planeta marte, temos os célebres astrodesenhos do astrônomo Percival Lowell (1855-1916), que ao saber da descoberta de Schiaparelli ficou de tal maneira impressionado com os supostos canais marcianos, que com os seus próprios recursos construiu um refrator acromático com 610mm de abertura, cujas observações resultaram em astrodesenhos de grande complexidade.
Percival Lowell com o seu refrator de 610mm:
Astrodesenhos de marte feitos por Lowell:
Um dos desenhos de Lowell comparados com uma astrofoto moderna mostrando as mesmas áreas de marte.
Marte em fase gibosa:
O globo de marte de Lowell comparando as mesmas áreas com uma foto do Hubble:
Canais em vênus registrados por Lowell:
Astrodesenho de saturno por Lowell:
Percival Lowell com o seu refrator de 610mm:
Astrodesenhos de marte feitos por Lowell:
Um dos desenhos de Lowell comparados com uma astrofoto moderna mostrando as mesmas áreas de marte.
Marte em fase gibosa:
O globo de marte de Lowell comparando as mesmas áreas com uma foto do Hubble:
Canais em vênus registrados por Lowell:
Astrodesenho de saturno por Lowell:
Bruno
Moderador
Última edição por Bruno em Ter 24 Nov 2015, 19:49, editado 2 vez(es)
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
O primeiro astrodesenho de marte foi feito por Fontana em 1636, com uma luneta um pouco maior do que a de Galileu:
Embora Fontana não pudesse ter descoberto nenhuma das manchas em sua superfície, foi o astrônomo Christiaan Huygens em 1655, com um refrator de 51mm e 3,2 metros de distância focal quem conseguiu visualizar a região de Syrtis Maior:
Astrodesenho de saturno por C. Huygens:
Saturno e jupiter por C. Huygens:
Giovanni Domenico Cassini (1625-1712) também elaborou astrodesenhos de marte:
Embora Fontana não pudesse ter descoberto nenhuma das manchas em sua superfície, foi o astrônomo Christiaan Huygens em 1655, com um refrator de 51mm e 3,2 metros de distância focal quem conseguiu visualizar a região de Syrtis Maior:
Astrodesenho de saturno por C. Huygens:
Saturno e jupiter por C. Huygens:
Giovanni Domenico Cassini (1625-1712) também elaborou astrodesenhos de marte:
Bruno
Moderador
Última edição por Bruno em Ter 24 Nov 2015, 20:41, editado 1 vez(es)
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Astrodesenho representando o mapa de marte realizado pelo astrônomo Nathanael Green (1823-1899), usando um refletor newtoniano de 210mm F/D11:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Astrodesenhos de marte por Camille Flammarion (1842-1925) feitos no seu observatório particular com um refrator acromático de 240mm F/D22:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
O maior observador de marte, E. M. Antoniadi, fez os mais detalhados astrodesenhos desse planeta cujo mapa foi inclusive utilizado pela NASA para enviar a sonda Mariner IV até lá.
Inicialmente ele realizava observações com um refletor de 200mm, depois fez um longo estágio no observatório de Flammarion com o refrator de 240mm, para em seguida ir para o observatório de Meudon, quando utilizou a grande luneta de 830mm de abertuara e F/D 24. Foi com esse aparelho que Antoniadi confirmou que muitos dos canais eram granulações alinhadas e muito próximas, e que davam a impressão de serem linhas retas na superfície marciana.
Refrator de Meudon 830mm:
Mapa realizado em 1920:
Inicialmente ele realizava observações com um refletor de 200mm, depois fez um longo estágio no observatório de Flammarion com o refrator de 240mm, para em seguida ir para o observatório de Meudon, quando utilizou a grande luneta de 830mm de abertuara e F/D 24. Foi com esse aparelho que Antoniadi confirmou que muitos dos canais eram granulações alinhadas e muito próximas, e que davam a impressão de serem linhas retas na superfície marciana.
Refrator de Meudon 830mm:
Mapa realizado em 1920:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Galera, muito legal terem aberto este espaço para astrodesenhos.
Bruno, obrigado por dividir seus conhecimentos com todos nós, agregando cada vez mais a este fórum.
obs: Sempre, em minhas conversas informais com amigos e parentes, estou indicando este espaço como referência.
Bruno, obrigado por dividir seus conhecimentos com todos nós, agregando cada vez mais a este fórum.
obs: Sempre, em minhas conversas informais com amigos e parentes, estou indicando este espaço como referência.
DANIEL DE ANDRADE FRANCO- Aspirante
- Mensagens : 36
Data de inscrição : 08/10/2015
Idade : 51
Localização : SÃO PAULO
Re: Astrodesenhos.
Realmente o Bruno agora bombardeou o pessoal com informações!!!!
Porque sera que esta focado tanto em Marte? Sera que o Bruno é um Marciano?
APKPOAKAPOKAP
Porque sera que esta focado tanto em Marte? Sera que o Bruno é um Marciano?
APKPOAKAPOKAP
Marcos Poncio- Astronomo Amador
- Mensagens : 363
Data de inscrição : 29/12/2014
Localização : Curitiba
Re: Astrodesenhos.
Marcos Poncio escreveu:Porque sera que esta focado tanto em Marte?
Vamos voltar onde as primeiras imagens astronômicas tentaram reproduzir com os astrodesenhos, aquilo que o olho via da maneira mais fiel possível, e dentro da capacidade do instrumento utilizado e das habilidades artísticas do astrônomo.
Antes do surgimento da Astrofotografia, os Astrodesenhos eram a única forma de mostrar os detalhes e as particularidades observadas nas mais diversas classes de objetos celestes.
Essa prática foi Inaugurada com os célebres desenhos do pai da astronomia observacional, o italiano de Pisa Galileu Galilei (1564-1642). Quando Galileu construiu sua primeira luneta (à qual chamava de perspicillum) ela aumentava apenas 3 vezes. Alguns meses mais tarde ele aprimorou suas lunetas conseguindo uma ampliação de 20 vezes. Esse era o mais potente telescópio refrator na época, e com ele foram realizadas as suas detalhadas e meticulosas observações do céu. Outros telescópios mais potentes foram construídos por ele depois, e chegaram a alcançar ampliações de 30x.
Antes do surgimento da Astrofotografia, os Astrodesenhos eram a única forma de mostrar os detalhes e as particularidades observadas nas mais diversas classes de objetos celestes.
Essa prática foi Inaugurada com os célebres desenhos do pai da astronomia observacional, o italiano de Pisa Galileu Galilei (1564-1642). Quando Galileu construiu sua primeira luneta (à qual chamava de perspicillum) ela aumentava apenas 3 vezes. Alguns meses mais tarde ele aprimorou suas lunetas conseguindo uma ampliação de 20 vezes. Esse era o mais potente telescópio refrator na época, e com ele foram realizadas as suas detalhadas e meticulosas observações do céu. Outros telescópios mais potentes foram construídos por ele depois, e chegaram a alcançar ampliações de 30x.
Bússola militar de Galileu:
Uma das primeiras lunetas construídas por Galileu possuía um tubo com 1273 mm de comprimento, com uma lente objetiva biconvexa de 51 mm de diâmetro, e uma ocular plano-convexa com 26 mm de diâmetro. Ela ampliava 14x e o seu campo de visão correspondia a 15' (minutos) de arco, ou o equivalente à metade do diâmetro da lua cheia:
Os primeiros astrodesenhos da nossa lua:
Alguns raros "Fólios" datados de 1655:
Fólio de astrodesenho feito em 1609:
O sol e suas manchas como foram vistas por Galileu através do sistema de projeção (quase perdeu a visão ao tentar observar diretamente):
Saturno, jupiter, marte e vênus com as suas fases:
A nebulosa de Orion:
As Plêiades:
Bruno
Moderador
Última edição por Bruno em Qui 26 Nov 2015, 07:27, editado 1 vez(es)
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Os desenhos de Galileu eu tinha visto em um PDF disponibilizado aqui no Forum.
Incrivel :0
Incrivel :0
Marcos Poncio- Astronomo Amador
- Mensagens : 363
Data de inscrição : 29/12/2014
Localização : Curitiba
Re: Astrodesenhos.
Acho incrível ver os astrodesenhos de Galileu. É muito interessante saber que historicamente se trata de relatos astronômicos visuais do que se observou por um equipamento óptico, sendo isso feito pela primeira vez.
ZelvisCch- Astronomo Amador
- Mensagens : 574
Data de inscrição : 26/08/2015
Idade : 51
Localização : Ribeirão Preto - SP
Thomas G. Elger.
Astrodesenhos da lua e dos planetas feitos pelo astrônomo britânico Thomas G. Elger (1836–1897), sendo a maioria deles obtidos durante as observações visuais com um refletor newtoniano de 212mm (8 1/2") aberto a F11:
Crateras Cassini e Theaetetus a nordeste do Mare Imbrium:
À esquerda um astrodesenho de Elger utilizando o refletor de 8 1/2" e 350x de aumentos, mostrando em jupiter a Grande Mancha Vermelha. À direita para efeito comparativo uma astrofoto feita pela sonda Voyager 1:
O mapa desenhado da lua dividido em quadrantes:
Crateras Cassini e Theaetetus a nordeste do Mare Imbrium:
À esquerda um astrodesenho de Elger utilizando o refletor de 8 1/2" e 350x de aumentos, mostrando em jupiter a Grande Mancha Vermelha. À direita para efeito comparativo uma astrofoto feita pela sonda Voyager 1:
O mapa desenhado da lua dividido em quadrantes:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Série de Astrodesenhos dos astrônomos Lucien Rudaux (1874-1947) e seu colaborador Gerard DeVaucouleurs (1918-1995), feitos à partir de observações com um refrator de 200mm F/D 16.
Lucien Rudaux:
Refrator acromático de 200mm:
Astrodesenho da lua:
Eclipse lunar:
Mapa lunar:
Sol:
Trânsito de mercúrio:
Marte:
Jupiter:
Saturno:
Vênus e mercúrio em fase, marte, jupiter, saturno, urano e netuno:
Lucien Rudaux:
Refrator acromático de 200mm:
Astrodesenho da lua:
Eclipse lunar:
Mapa lunar:
Sol:
Trânsito de mercúrio:
Marte:
Jupiter:
Saturno:
Vênus e mercúrio em fase, marte, jupiter, saturno, urano e netuno:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Bruno, ali nos desenhos em quadrante, tem vários nomes das crateras.
Esses nomes são usados até hoje?
Esses nomes são usados até hoje?
Marcos Poncio- Astronomo Amador
- Mensagens : 363
Data de inscrição : 29/12/2014
Localização : Curitiba
Re: Astrodesenhos.
Olá Marcos, sim, a nomeclatura dos acidentes lunares naqueles mapas é a mesma usada atualmente. Foram os cientistas e astrônomos jesuítas os principais desenvolvedores do sistema atual de nomenclatura lunar. Foram os trabalhos realizados pelo astrônomo e padre Jesuíta Giovanni Battista Riccioli (1598–1671), que em 1651 definiram os nomes para as formações lunares num mapa desenhado por um aluno seu (Grimaldi), e que mais tarde viria a tornar-se um importante astrônomo. Riccioli definiu nomes em latim para os mares de lava lunares (maria), entre eles o Mare Nubium (nuvens), Imbrium (chuvas), Frigoris (frio), Humorum (umidade), Serenitatis (serenidade), Tranquillitatis (tranquilidade), Nectaris (néctar) e Crisium (crises).
Riccioli nomeou também as crateras em homenagem a famosos cientistas e astrônomos da história, colocando os nomes dos antigos gregos no hemisfério norte e dos cientistas mais recentes do seu tempo no hemisfério sul. Colocou também o seu nome e o de Grimaldi em duas grandes crateras situadas no limbo oeste lunar.
Riccioli nomeou também as crateras em homenagem a famosos cientistas e astrônomos da história, colocando os nomes dos antigos gregos no hemisfério norte e dos cientistas mais recentes do seu tempo no hemisfério sul. Colocou também o seu nome e o de Grimaldi em duas grandes crateras situadas no limbo oeste lunar.
Bruno
Moderador
Última edição por Bruno em Sex 27 Nov 2015, 16:35, editado 1 vez(es)
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Astrodesenhos do astrônomo inglês George Alcock (1912-2000), feitos durante as suas observações com o seu refrator de 4" instalado ao ar livre.
Refrator Cooke de 4 polegadas F/D 12.5 usado por Alcock para realizar os seus astrodesenhos:
Refrator Cooke de 4 polegadas F/D 12.5 usado por Alcock para realizar os seus astrodesenhos:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Astrodesenhos realizados pelo astrônomo Catalão Comas Solá (1868-1937), publicados em suas obras, utilizando um refrator Mailhat 150mm F/D15 e o grande refrator de 380mm do observatório Fabra:
Marte:
A GMV em jupiter:
Desenhos da lua Titã com o refrator de 380mm F/D 20:
Saturno:
Eclipse solar:
Marte:
A GMV em jupiter:
Desenhos da lua Titã com o refrator de 380mm F/D 20:
Saturno:
Eclipse solar:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Astrodesenhos de marte.
Após as representações esquemáticas feitas por Fontana em 1636/1638 e Huygens em 1659, já em 1666 encontramos astrodesenhos de marte feitos pelo astrônomo Giovanni Domenico Cassini, que para corrigir a aberração utilizava refratores com até 5 metros de comprimento:
Bruno
Moderador
Bruno- Moderador
- Mensagens : 6551
Data de inscrição : 29/10/2011
Idade : 62
Re: Astrodesenhos.
Minha tentativa amadora de desenhar Pleiades. Usando Lapis 2B e 8B eu após terminar o desenho inverti as cores no Photoshop.
ZelvisCch- Astronomo Amador
- Mensagens : 574
Data de inscrição : 26/08/2015
Idade : 51
Localização : Ribeirão Preto - SP
